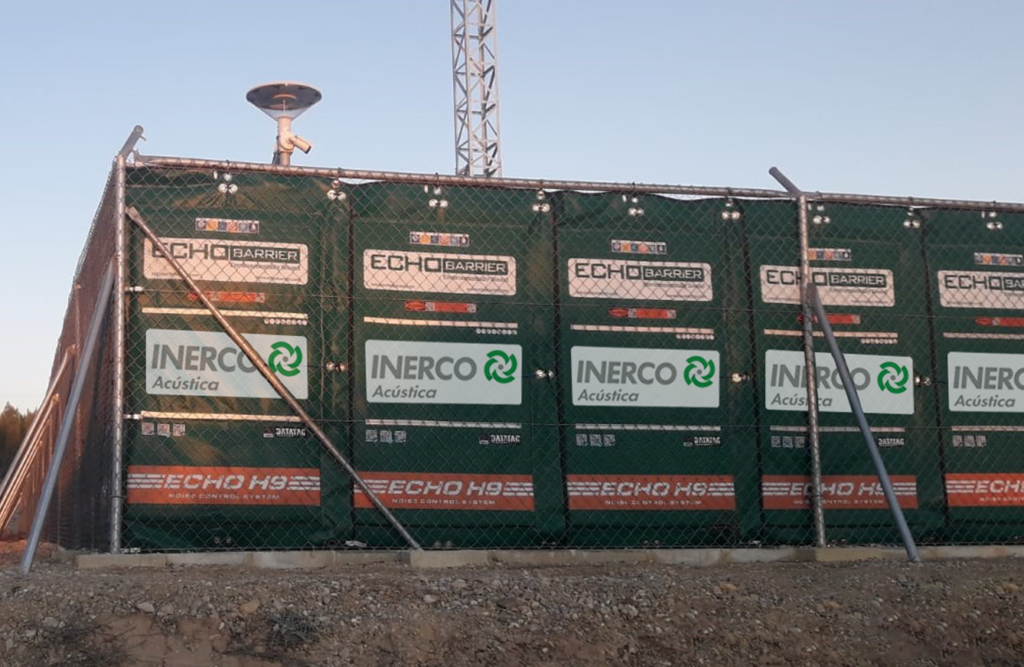

Echo Barrier es un panel acústico recuperable para reducir el ruido, diseñado para conformar pantallas acústicas, cerramientos acústicos o cabinas acústicas. Por su diseño y efectividad, Echo Barrier es ideal para en múltiples aplicaciones:
Echo Barrier
ECHO BARRIER
Pantallas acústicas reutilizables para reducir el ruido.
Industria
Equipos HVAC

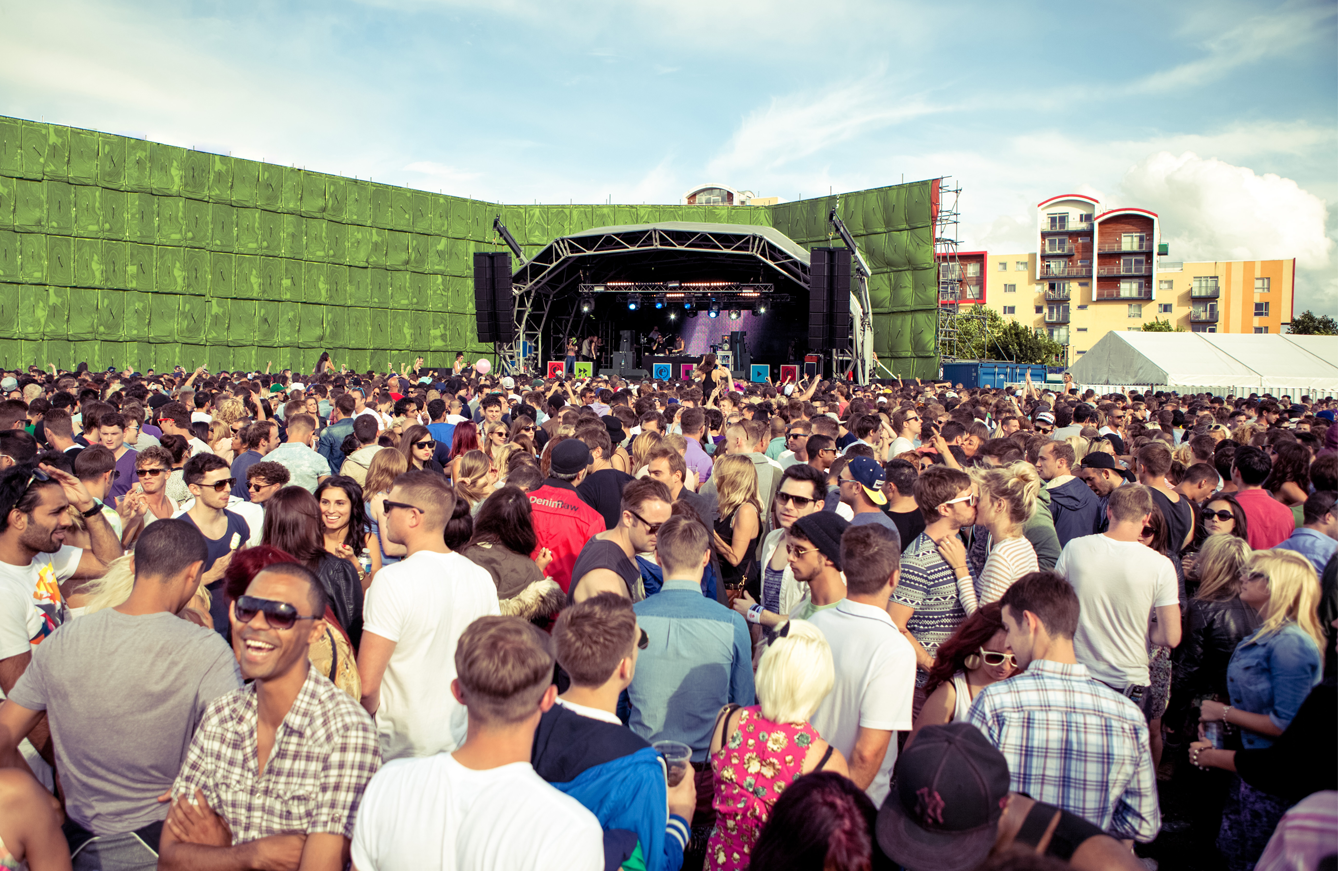

Entretenimiento
Maquinaria de obra
Infraestructuras

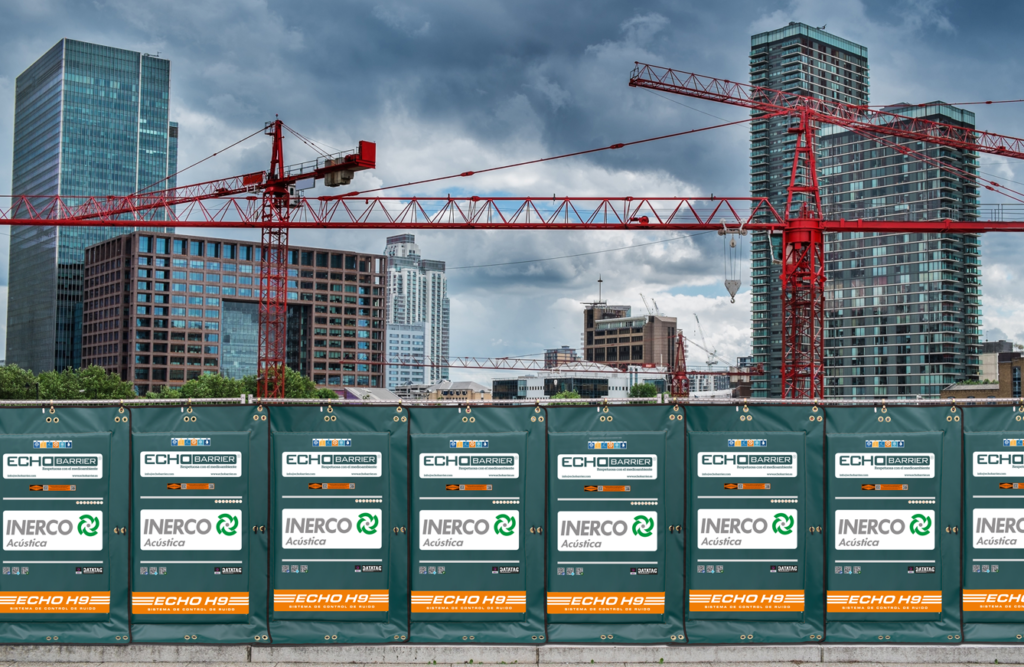

Edificación
ECHO BARRIER
Pantallas acústicas reutilizables para reducir el ruido.

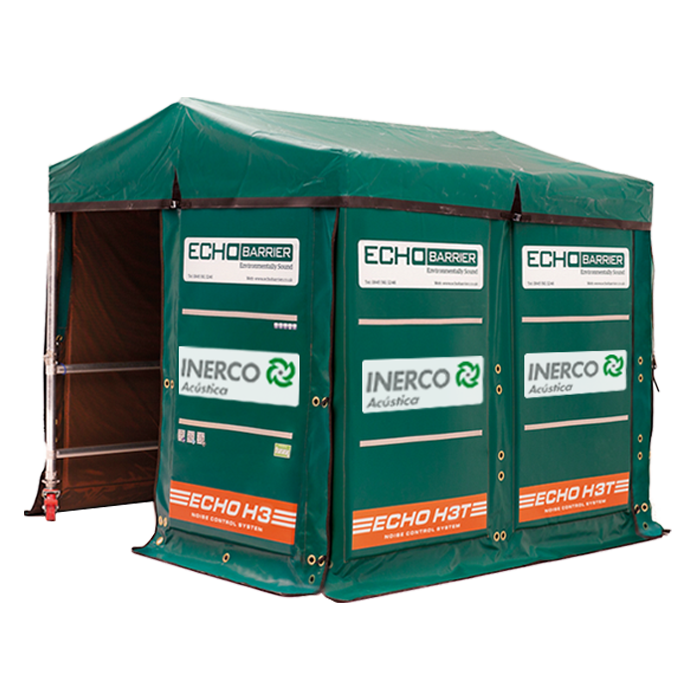

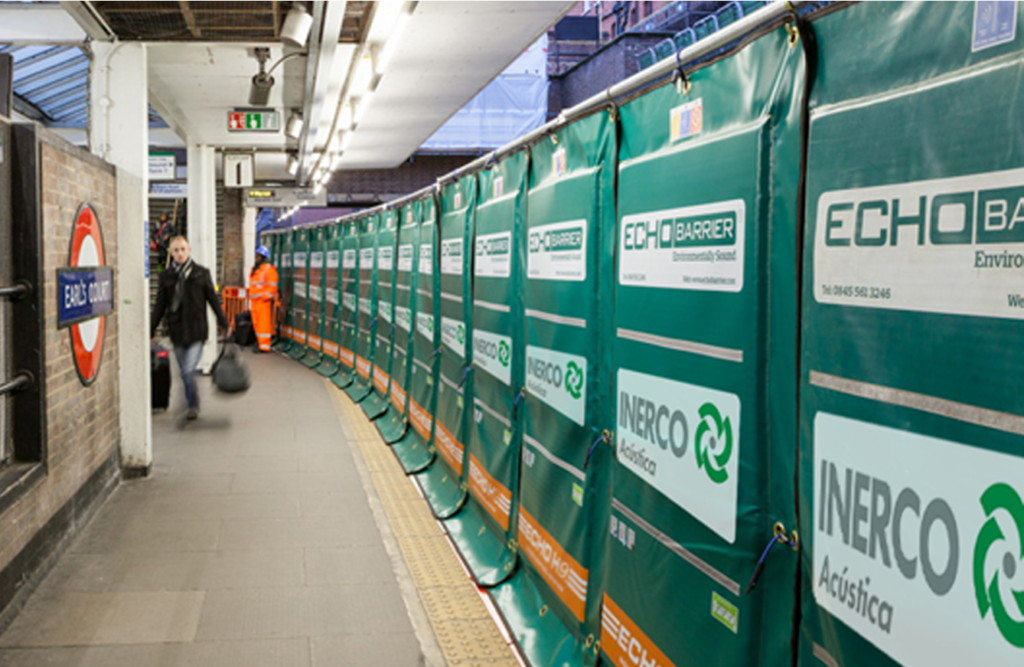

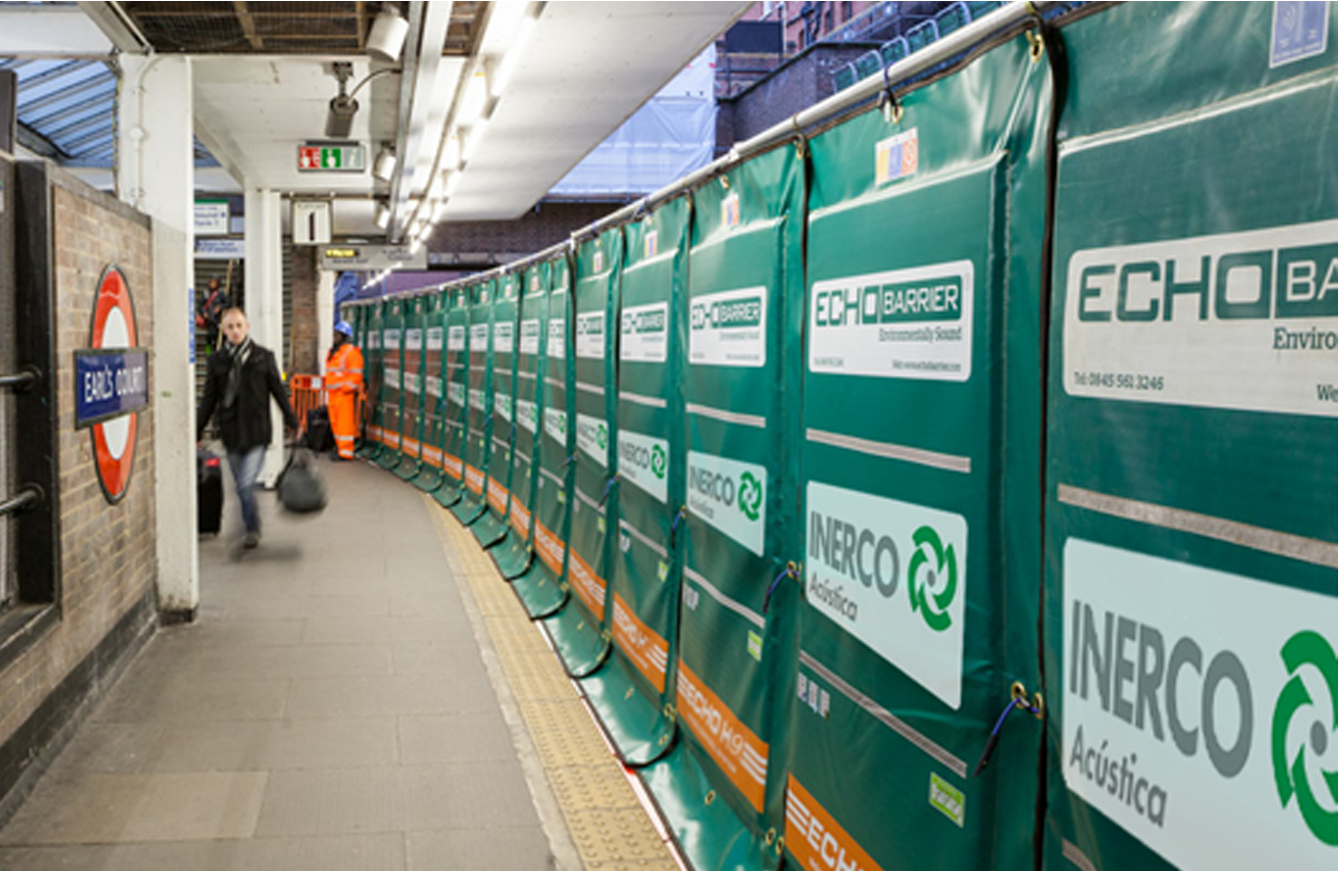

Echo Barrier es un panel acústico recuperable para reducir el ruido, diseñado para conformar pantallas acústicas, cerramientos acústicos o cabinas acústicas.
Por su diseño y efectividad, Echo Barrier es ideal para en múltiples aplicaciones:
NUESTROS MODELOS

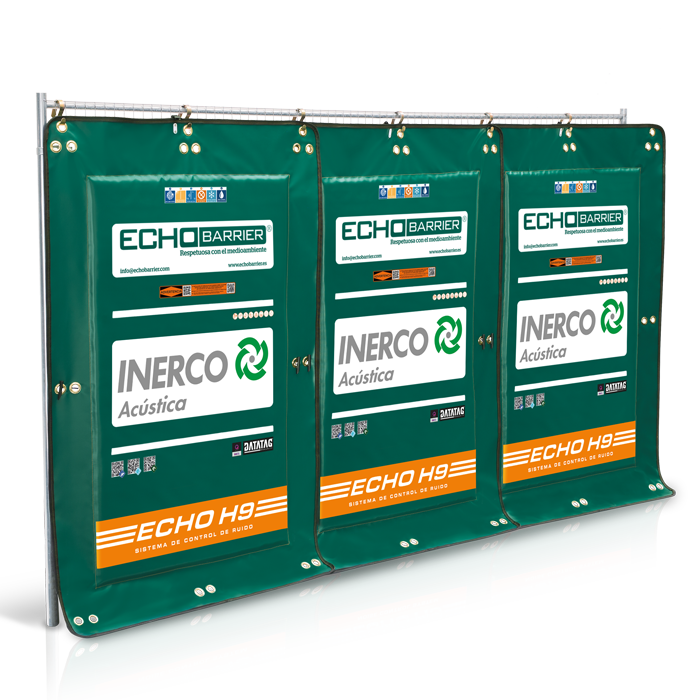

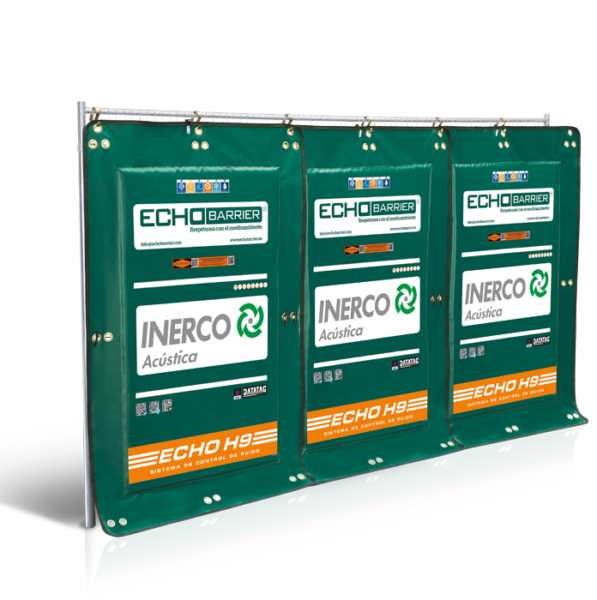

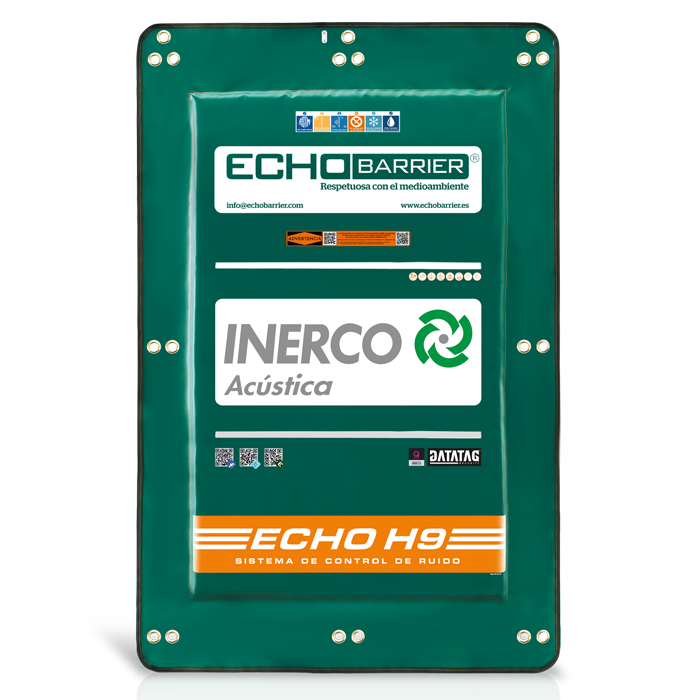

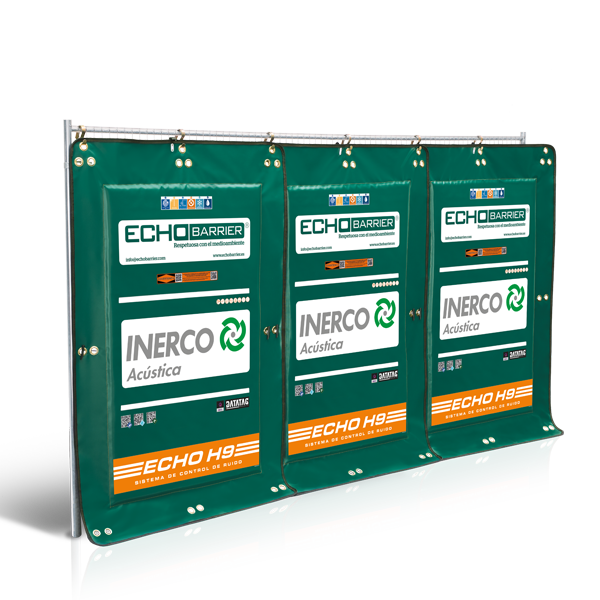

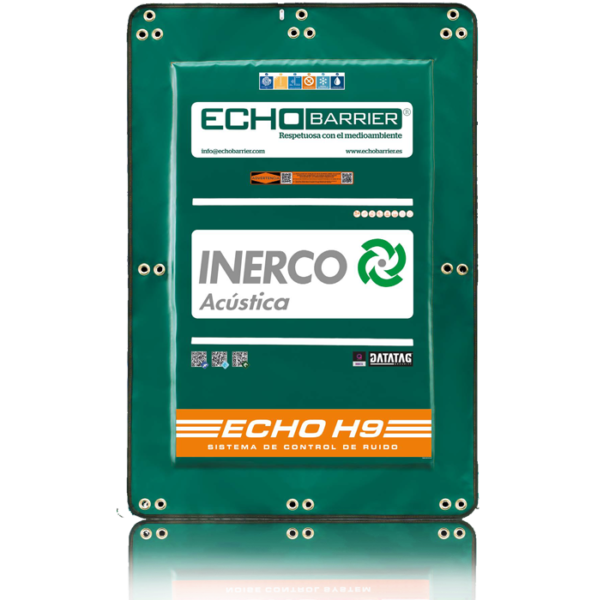

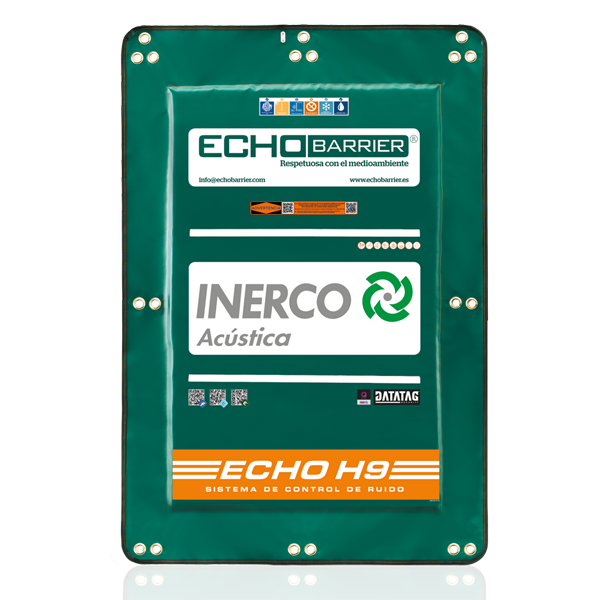

ECHO BARRIER H9
Dimensiones:
1335 x 2050 mm.
Peso:
5,5 kg/Ud.
Aislamiento acústico global Rw:
16 dB según norma UNE-EN ISO 10140-2:2011.
43 dB a 4.000 Hz de frecuencia.
Coeficiente de absorción acústica αw:
0,25 según norma UNE-EN ISO 11654.
Comportamiento frente al polvo:
Según norma BSEN 60529.
Comportamiento frente al fuego:
C-s3, d2 según norma UNE-EN ISO 1350.
Comportamiento frente al agua:
IPX6/IPX9 según norma BSEN 60529.
Comportamiento frente a la temperatura:
-40ºC según norma BSEN 60068/2.
Test de tensión:
5,25 kN en vertical y 1,10 kN en horizontal.
Todos los ensayos cuentan con certificado.

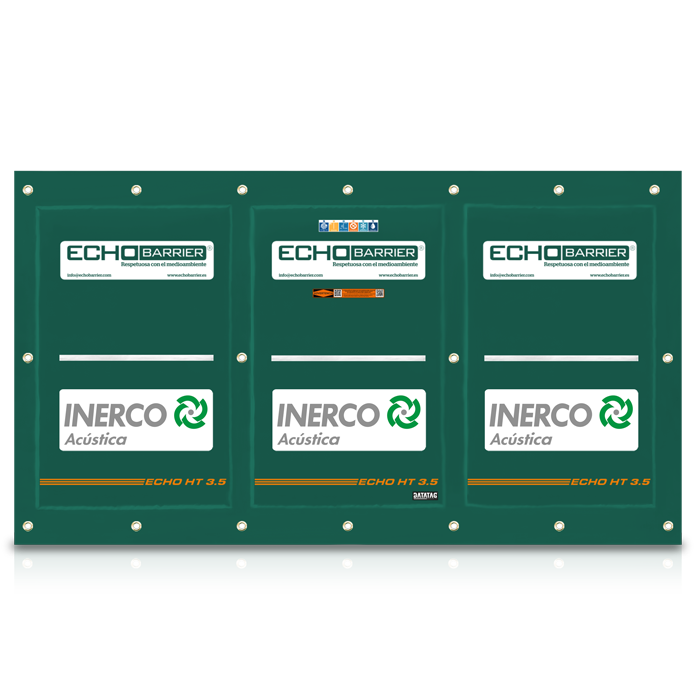

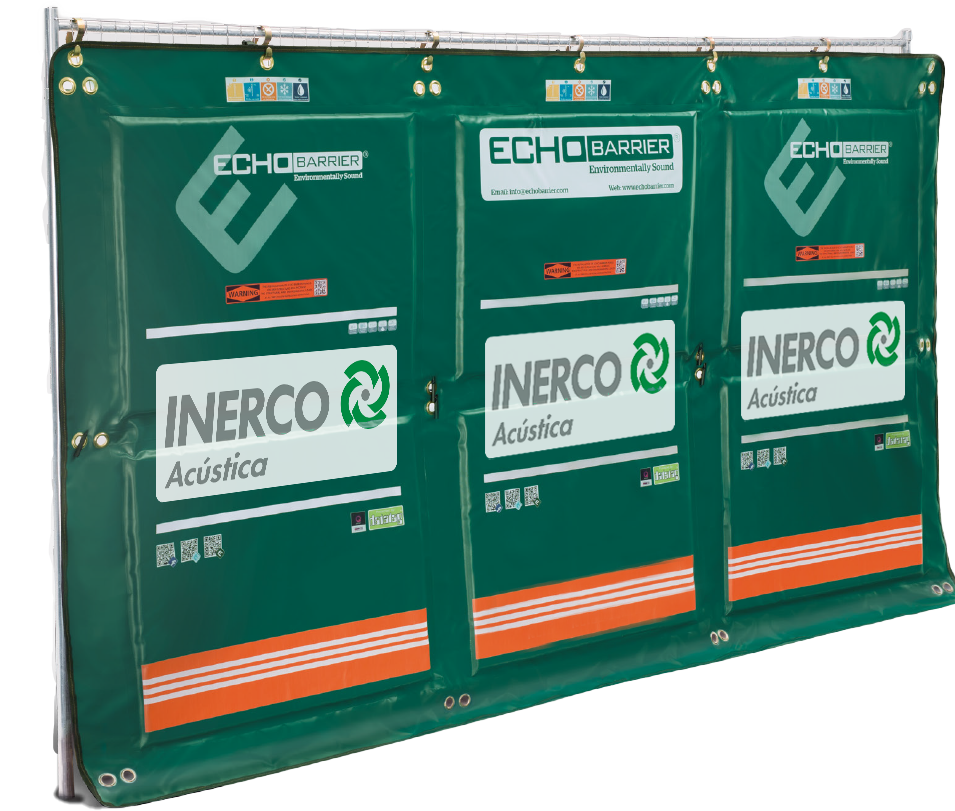

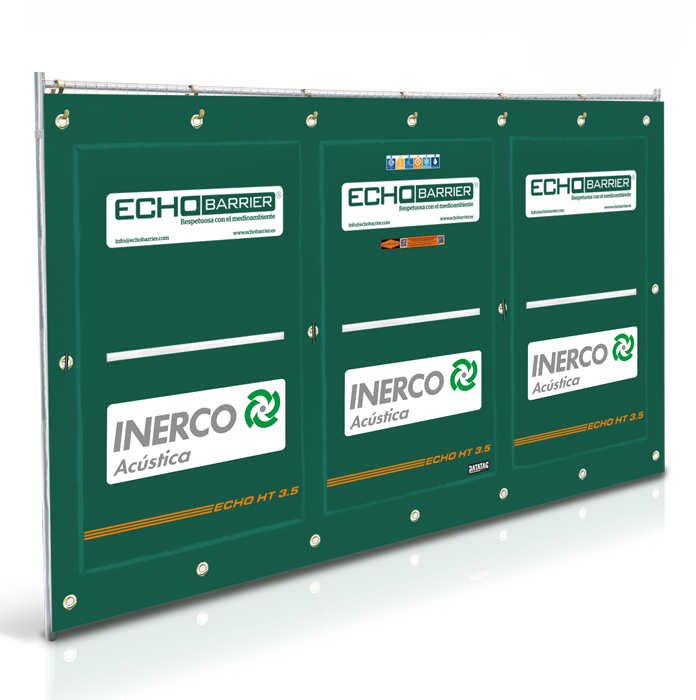

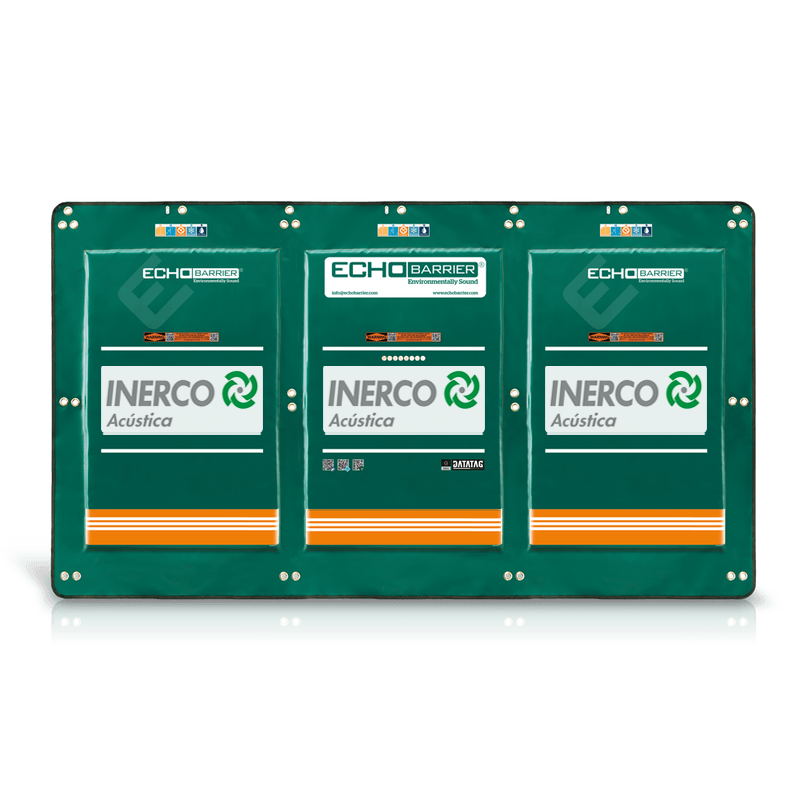

ECHO BARRIER HT 3.5
Dimensiones:
3650 x 2050 mm.
Peso:
10,5 kg/Ud.
Aislamiento acústico global Rw:
15 dB según norma UNE-EN ISO 10140-2:2011.
38,7 dB a 5.000 Hz de frecuencia.
Coeficiente de absorción acústica αw:
0,20 según norma UNE-EN ISO 11654.
Comportamiento frente al polvo:
–
Comportamiento frente al fuego:
–
Comportamiento frente al agua:
–
Comportamiento frente a la temperatura:
-40ºC según norma BSEN 60068/2.
Test de tensión:
5,85 kN en vertical y 1,10 kN en horizontal.
Todos los ensayos cuentan con certificado.

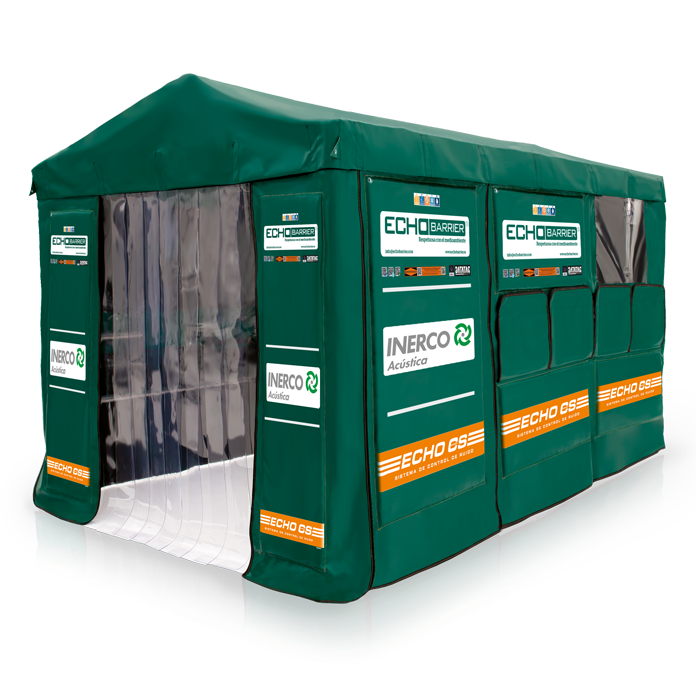

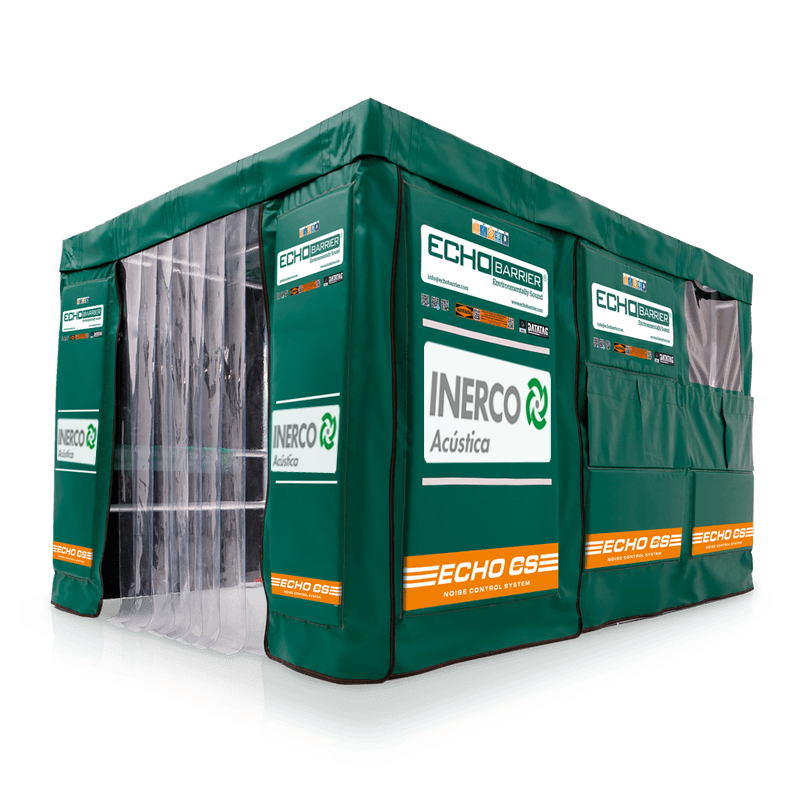

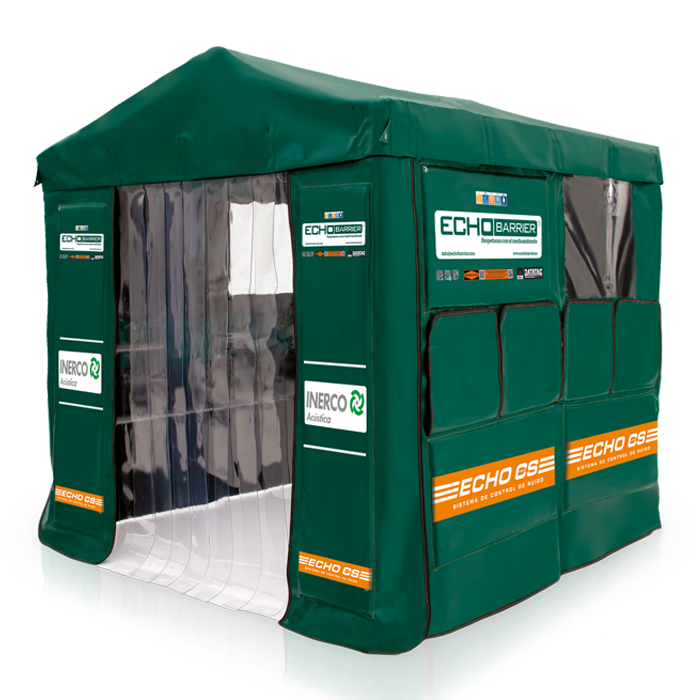

ESTACIÓN DE CORTE CS
Dimensiones (ancho x largo x alto):
CS: 2400 x 3250 x 2100 mm.
CS COMPACT: 2400 x 2400 x 2100 mm.
Peso:
CS: 118 kg + 18 kg (ruedas).
CS COMPACT: 97 kg + 18 kg (ruedas).
Aislamiento acústico global Rw:
16 dB según norma UNE-EN ISO 10140-2:2011.
43 dB a 4.000 Hz de frecuencia.
Coeficiente de absorción acústica αw:
0,25 según norma UNE-EN ISO 11654.
Comportamiento frente al polvo:
Según norma BSEN 60529.
Comportamiento frente al fuego:
C-s3, d2 según norma UNE-EN ISO 1350.
Comportamiento frente al agua:
IPX6/IPX9 según norma BSEN 60529.
Comportamiento frente a la temperatura:
-40ºC según norma BSEN 60068/2.
Test de tensión:
5,25 kN en vertical y 1,10 kN en horizontal.
Todos los ensayos cuentan con certificado.
NUESTROS MODELOS
Dimensiones:
1350 x 2050 mm.
Peso:
5,5 kg/Ud.
Aislamiento acústico global Rw:
16 dB según norma UNE-EN ISO 10140-2:2011.
43 dB a 4.000 Hz de frecuencia.
Coeficiente de absorción acústica αw:
0,25 según norma UNE-EN ISO 11654.
Comportamiento frente al polvo:
Según norma BSEN 60529.
Comportamiento frente al fuego:
C-s3, d2 según norma UNE-EN ISO 1350.
Comportamiento frente al agua:
IPX6/IPX9 según norma BSEN 60529.
Comportamiento frente a la temperatura:
-40ºC según norma BSEN 60068/2.
Test de tensión:
5,25 kN en vertical y 1,10 kN en horizontal.
Todos los ensayos cuentan con certificado.
Dimensiones:
3650 x 2050 mm.
Peso:
10,5 kg/Ud
Aislamiento acústico global Rw:
15 dB según norma UNE-EN ISO 10140-2:2011.
43 dB a 4.000 Hz de frecuencia.
Coeficiente de absorción acústica αw:
0,25 según norma UNE-EN ISO 11654.
Comportamiento frente al polvo:
–
Comportamiento frente al fuego:
–
Comportamiento frente al agua:
–
Comportamiento frente a la temperatura:
-40ºC según norma BSEN 60068/2.
Test de tensión:
5,85 kN en vertical y 1,10 kN en horizontal.
Todos los ensayos cuentan con certificado.
Dimensiones (ancho x largo x alto):
CS: 2400 x 3250 x 2100 mm.
CS COMPACT: 2400 x 2400 x 2100 mm.
Peso:
CS: 118 kg + 18 kg (ruedas).
CS COMPACT: 97 kg + 18 kg (ruedas).
Aislamiento acústico global Rw:
16 dB según norma UNE-EN ISO 10140-2:2011.
43 dB a 4.000 Hz de frecuencia.
Coeficiente de absorción acústica αw:
0,25 según norma UNE-EN ISO 11654.
Comportamiento frente al polvo:
Según norma BSEN 60529.
Comportamiento frente al fuego:
C-s3, d2 según norma UNE-EN ISO 1350.
Comportamiento frente al agua:
IPX6/IPX9 según norma BSEN 60529.
Comportamiento frente a la temperatura:
-40ºC según norma BSEN 60068/2.
Test de tensión:
5,25 kN en vertical y 1,10 kN en horizontal.
Todos los ensayos cuentan con certificado.
CAPA EXTERIOR:
Duradera, impermeable, PVC de alta calidad, máxima reducción de ruido.

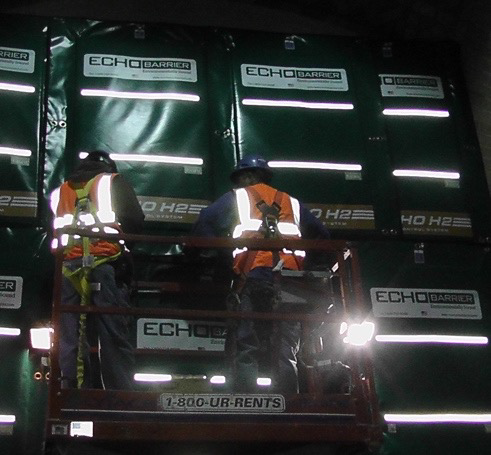

Con bandas reflectantes:
Permite ser visto en la oscuridad.
GARANTÍA DEL FABRICANTE:
24 meses de garantía para H9 y HT 3.5.
12 meses de garantía para ESTACIÓN DE CORTE CS.
Cimentación y estructura de suportación más sencilla y económica.
CAPA EXTERIOR:
Duradera, impermeable, PVC de alta calidad, máxima reducción de ruido.
Con bandas reflectantes:
Permite ser visto en la oscuridad.
GARANTÍA DEL FABRICANTE
24 Meses de garantía para H9 y HT 3.5
12 meses de garantía para Estación de corte CS
Cimentación y estructura de suportación más sencilla y económica.

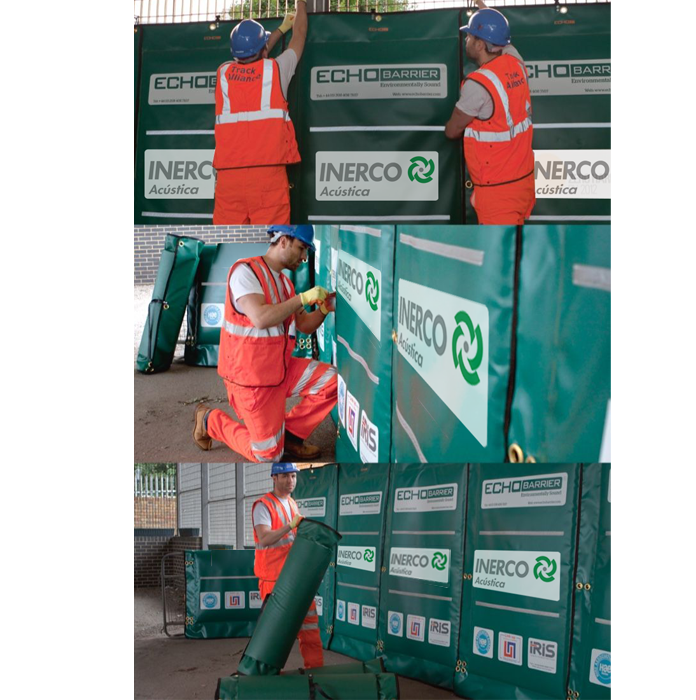

MONTAJE SENCILLO Y SEGURO
Su diseño, tamaño y peso ligero, hacen que la pantalla acústica Echo Barrier goce de una instalación muy rápida y sencilla de llevar a cabo por una sola persona.
Además, su diseño enrollable permite un fácil transporte y almacenamiento.

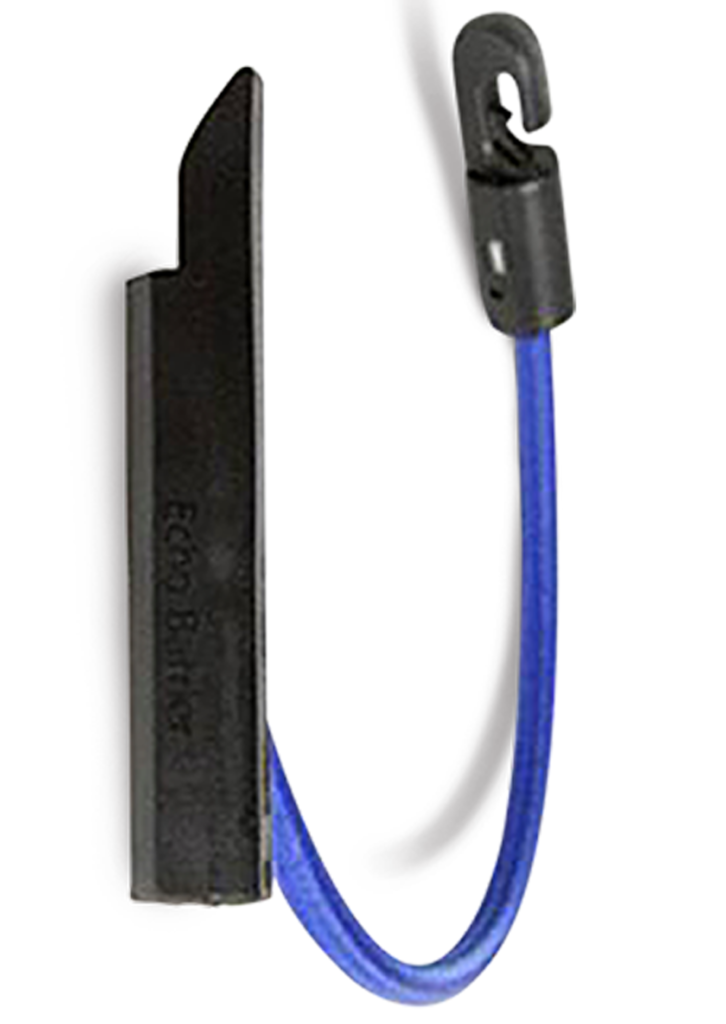

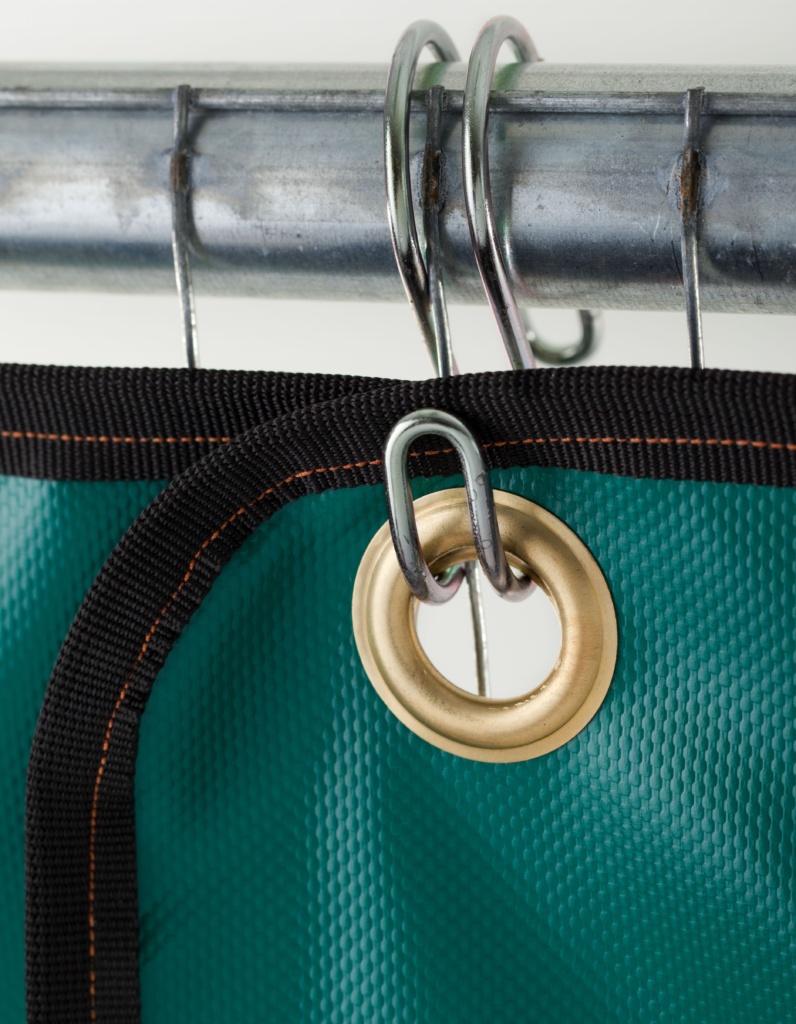

Gracias a su instalación a través de ganchos en los orificios fuertes e inoxidables del panel, no solo será fácil de poner y quitar, también estará perfectamente asegurado durante su uso.
MONTAJE SENCILLO Y SEGURO
Su diseño, tamaño y peso ligero, hacen que la pantalla acústica Echo Barrier goce de una instalación muy rápida y sencilla de llevar a cabo por una sola persona.
Además, su diseño enrollable permite un fácil transporte y almacenamiento.
Gracias a su instalación a través de ganchos en los orificios fuertes e inoxidables del panel, no solo será fácil de poner y quitar, también estará perfectamente asegurado durante su uso.

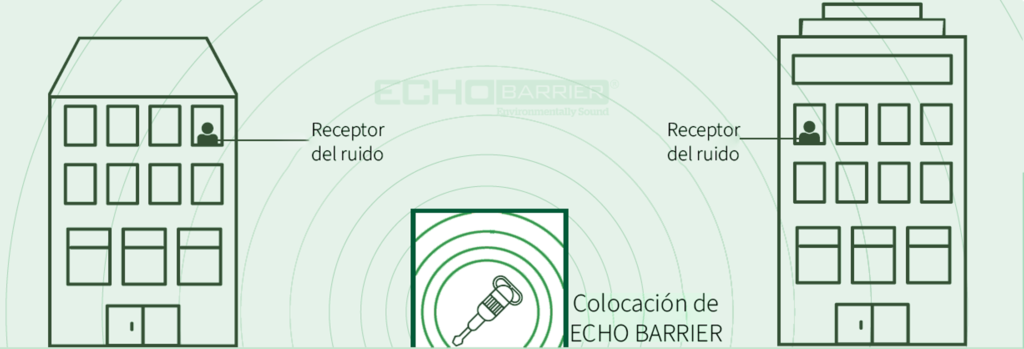

POSICIÓN ÓPTIMA
La efectividad de la ECHO BARRIER aumentará dependiendo de su posición con respecto al foco del ruido y el receptor de este ruido.

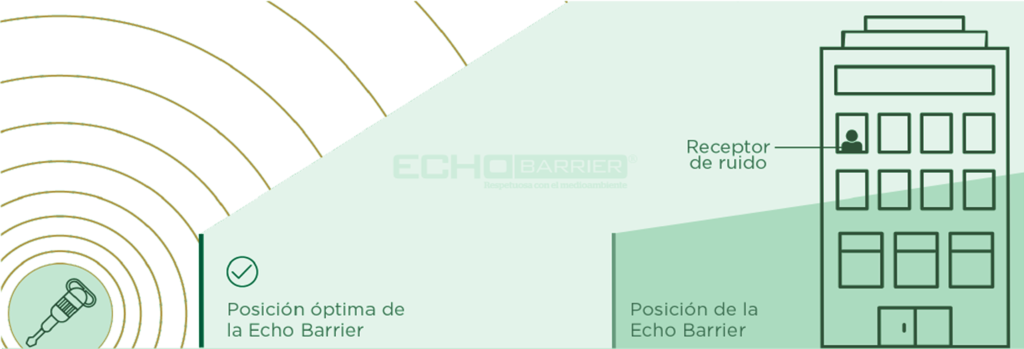

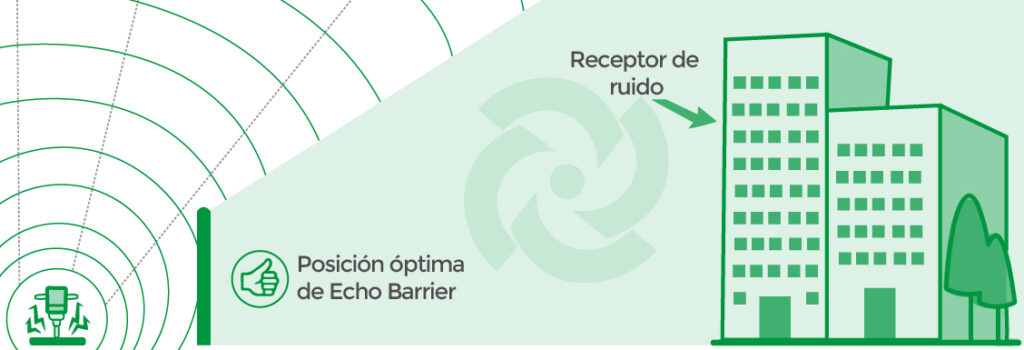

Posición óptima de ECHO BARRIER H9 y HT 3.5.

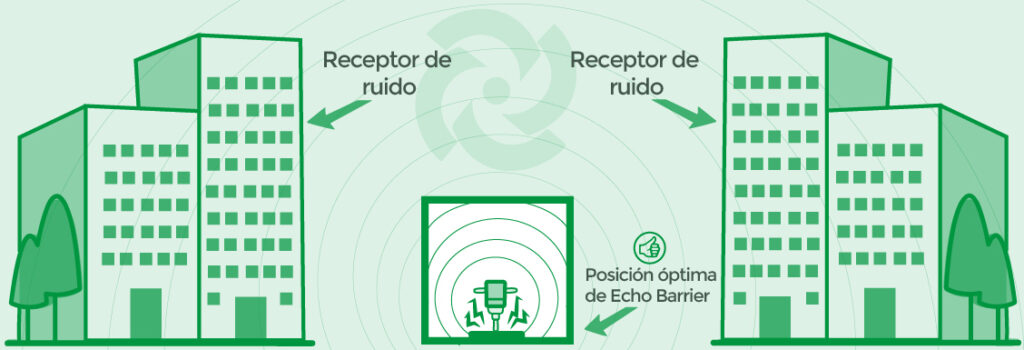

Posición óptima de ESTACIÓN DE CORTE CS.
